R290 warmtepompen en warmtepompboilers installeren

Praktische ondersteuning voor installateurs en handige doe-het-zelvers: van installatieschema’s en toebehoren tot inbedrijfstelling en advies.

Bekijk installatieschema’s Download lijst toebehoren Vraag advies aan
Type systeem Monoblock R290
Aansluiting Waterzijdig
Voor wie? Installateur & DHZ
Over R290 monoblock

Waarom deze systemen praktisch te plaatsen zijn

Omdat het om een monoblock-systeem gaat, worden er bij normale plaatsing geen koudemiddeltechnische werkzaamheden uitgevoerd. De installatie is daardoor waterzijdig op te bouwen.

Hierdoor is een monoblock-opstelling interessant voor installateurs en handige doe-het-zelvers die de waterzijdige installatie zorgvuldig willen voorbereiden.

01

Installatieschema’s

Bekijk hieronder een hybride opstelling met bestaande cv-ketel en een full electric opstelling met tapwaterboiler.

Schema’s bekijken
02

Toebehorenlijst

Bekijk welke onderdelen vaak nodig zijn bij een installatie, zodat u zoveel mogelijk in één keer kunt bestellen.

PDF downloaden
03

Informatie en advies

Voor extra uitleg over aanschaf, installatie en onderhoud verwijzen wij naar Warmtepomp-tips.nl.

Naar Warmtepomp-tips.nl
Belangrijk bij subsidie

Zelf installeren en toch subsidie aanvragen?

Wanneer u als doe-het-zelver zelf de installatie verzorgt, dient u er rekening mee te houden dat u alleen subsidie kunt krijgen wanneer de installatie door een erkende installateur in bedrijf is gesteld.

Daarbij heeft u een factuur van de inbedrijfstelling nodig, samen met de aankoopnota van de warmtepomp of warmtepompboiler.

Praktische uitvoering

Servicevriendelijk installeren

Bij een warmtepompinstallatie is het verstandig om servicegevoelige componenten zo te plaatsen dat ze later eenvoudig bereikbaar en vervangbaar zijn.

Vuilfilter tussen 2 afsluiters

Plaats de vuilfilter / magneetfilter tussen twee afsluiters. Zo kan dit onderdeel worden gereinigd of vervangen zonder dat de volledige installatie leeg hoeft.

Pomp tussen 2 afsluiters

Plaats ook de zonepomp / cv-pomp tussen twee afsluiters. Bij storing of vervanging kan de pomp dan eenvoudig worden losgenomen.

3-wegklep tussen 2 afsluiters

Bij een full electric opstelling wordt ook de 3-wegklep bij voorkeur tussen twee afsluiters geplaatst voor eenvoudig onderhoud.

Praktisch voordeel: wanneer deze componenten defect raken of vervangen moeten worden, hoeft niet het hele systeem leeg. Dat scheelt tijd, waterverlies en extra werk bij service of onderhoud.

Installatieschema’s

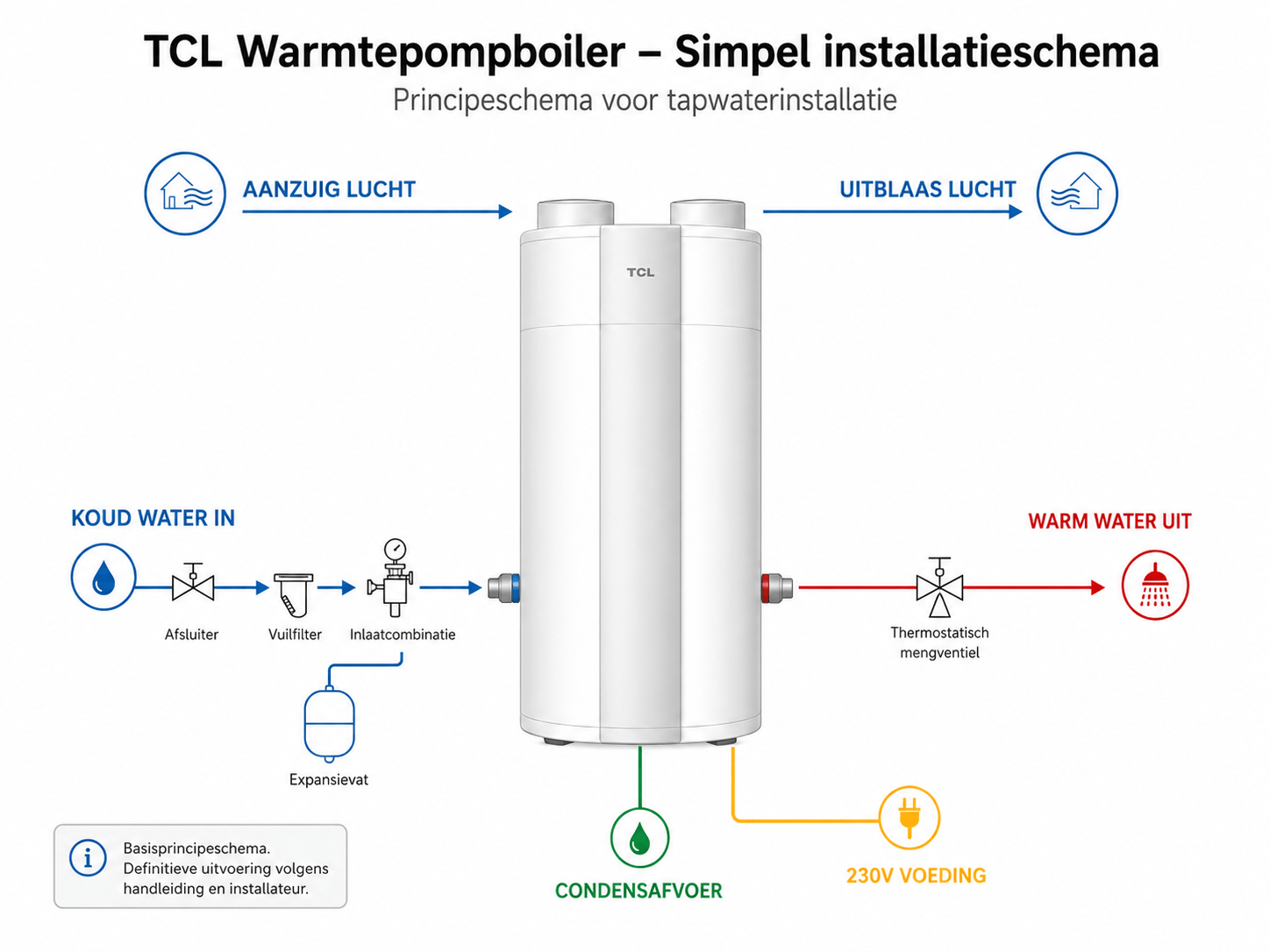

Technische installatietekeningen

Hieronder vindt u twee technische principeschema’s: een hybride opstelling met bestaande cv-ketel en een full electric opstelling met tapwaterboiler. De tekeningen zijn bedoeld als praktische basis voor voorbereiding en afstemming van de installatie.

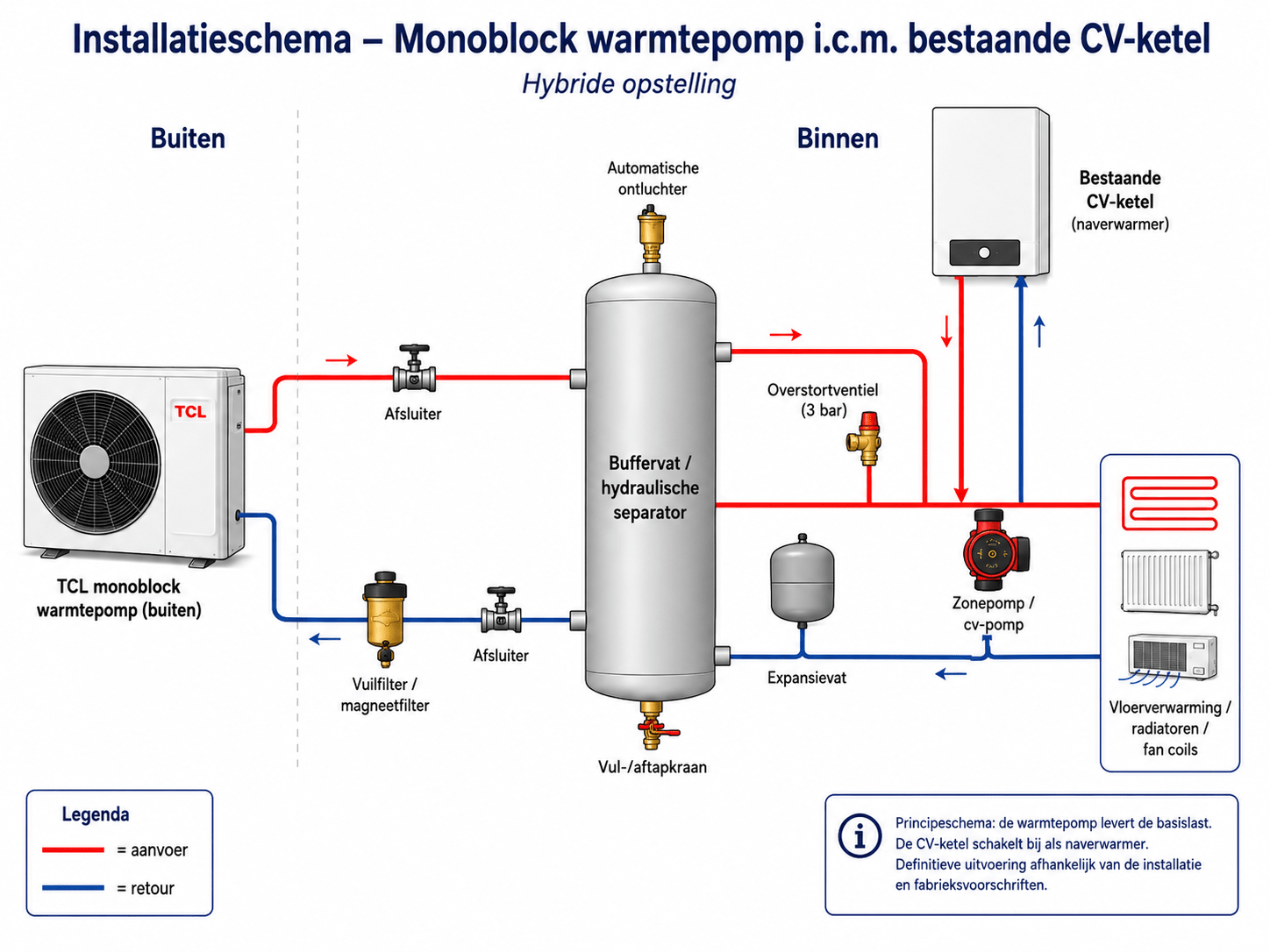

Schema 1

Monoblock warmtepomp i.c.m. bestaande cv-ketel

Hybride opstelling waarbij de warmtepomp de basislast levert en de bestaande cv-ketel als naverwarmer kan functioneren.

Installatieschema monoblock warmtepomp in combinatie met bestaande cv-ketel
Praktische aanpassing: plaats het vuilfilter en de zonepomp / cv-pomp bij voorkeur tussen twee afsluiters. Zo kan onderhoud of vervanging worden uitgevoerd zonder dat het volledige systeem leeg hoeft.

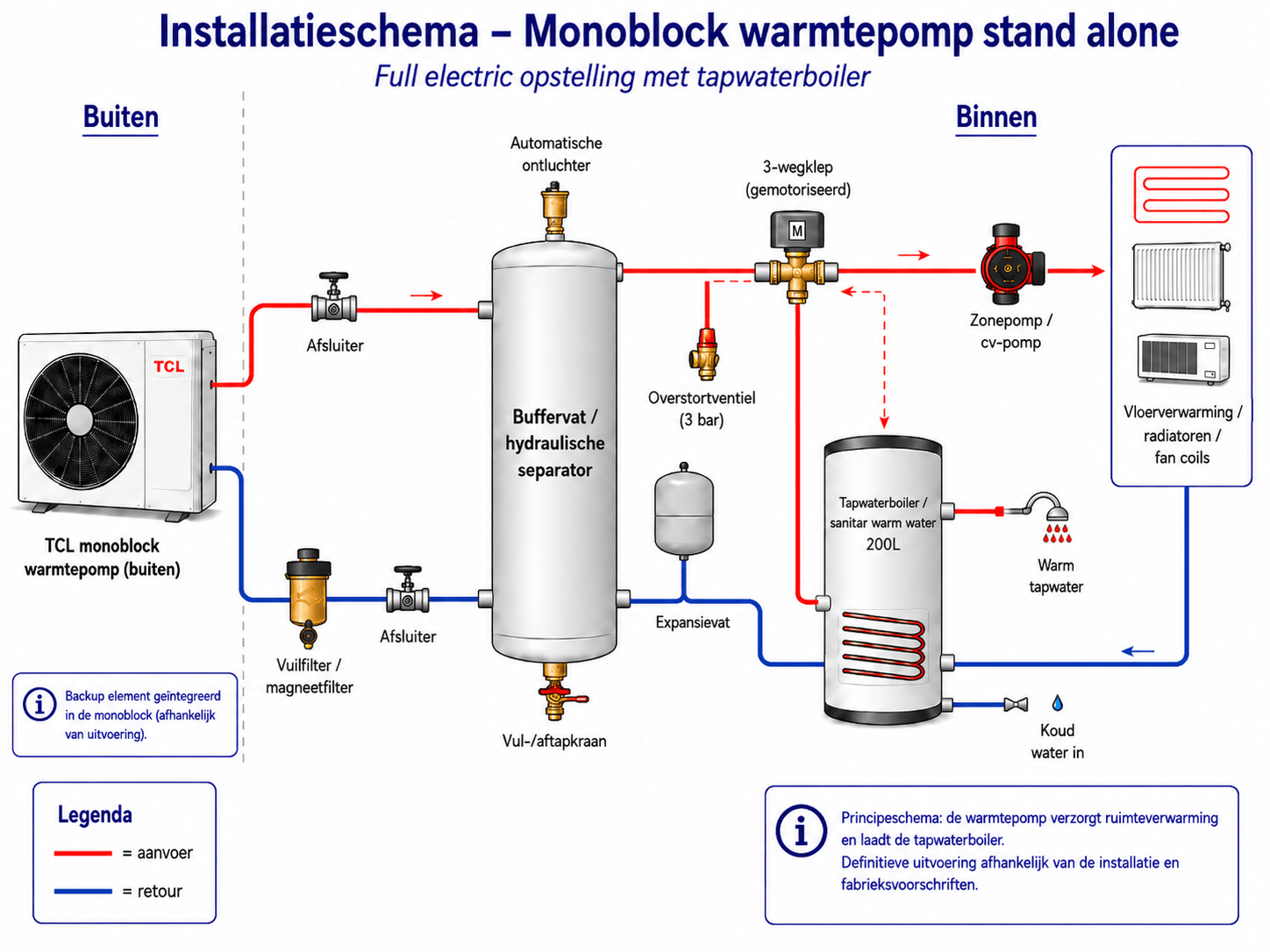

Schema 2

Monoblock warmtepomp stand alone

Full electric opstelling met tapwaterboiler waarbij de warmtepomp ruimteverwarming verzorgt en de tapwaterboiler laadt.

Installatieschema monoblock warmtepomp stand alone met tapwaterboiler
Praktische aanpassing: plaats het vuilfilter, de zonepomp / cv-pomp en de 3-wegklep bij voorkeur tussen twee afsluiters. Bij defect of vervanging hoeft dan niet de volledige installatie afgetapt te worden.
Voorbereiding

Benodigde toebehoren

Om een installatie goed voor te bereiden, bieden wij een overzicht met veelgebruikte onderdelen. De exacte benodigdheden kunnen per situatie verschillen, maar onderstaande lijst geeft een goede basis.

Waterzijdige componenten

  • 3-wegklep 230V knel 22mm
  • Magnetische vuilafscheider 22mm
  • Circulatiepomp 15/6-43/SCU
  • Pompkoppeling set 1″
  • Buffervat

Veiligheid & service

  • Inlaatcombinatie 2x 15mm knel 8bar
  • Expansievat 18L 1,0 bar
  • Expansievatbeugel met puntstuk en ontluchter
  • Vul/aftapkraan recht kogelkraan 1/2″
  • Automatische ontluchter 1/2″

Montage & trillingsdemping

  • Wandbeugel max. 220kg
  • Bigfoot verhogingsbalk
  • Bigfoot extra verhogingsblok
  • Universele trillingsdemper metalen veervoet
  • Universele rubber trillingsdempers

Regeling & optioneel

  • Digitale kamerthermostaat
  • Aansluitkabel circulatiepomp inclusief beveiliging
  • Vulslang 2x 3/4″ wartel
  • Complete aansluitset optioneel
  • Drukverhogingspomp optioneel
Download volledige toebehorenlijst
IBS

Inbedrijfstelling van de installatie

IBS staat voor inbedrijfstelling. Dit omvat een controle van de gehele nieuwe installatie op juiste aansluitingen door onze partner, met het oog op garantie. Na een positieve beoordeling volgt het proces van inregelen.

Met deze IBS kunt u, in combinatie met een onderhoudscontract bij onze partner, de fabrieksgarantie van 2 jaar verlengen naar 5 jaar voor uw warmtepompkit en/of warmtepompboiler.

Stap 1

Kies uw warmtepomp

Bekijk welk vermogen, merk en type past bij uw woning of project.

Stap 2

Bereid de installatie voor

Gebruik de installatieschema’s en toebehorenlijst als basis voor uw voorbereiding.

Stap 3

Laat controleren en inregelen

Plan indien nodig een inbedrijfstelling voor controle, subsidie en garantie.

Advies nodig?

Hulp nodig met uw installatieschema?

Mail ons uw situatie of project. Wij denken graag mee over de juiste opstelling, onderdelen, voorbereiding en inbedrijfstelling.

Mail voor advies Bekijk warmtepompen
