R290 warmtepompen en warmtepompboilers installeren

Praktische ondersteuning voor installateurs en handige particulier: van installatieschema’s en toebehoren tot montage en inbedrijfstelling en advies.

Bekijk installatieschema’s Download lijst toebehoren Vraag advies aan
Type systeem Monoblock R290
Aansluiting Waterzijdig
Voor wie? Installateur & particulier
Over R290 monoblock

Waarom deze systemen praktisch te plaatsen zijn

Omdat het om een monoblock-systeem gaat, worden er bij normale plaatsing geen koudemiddeltechnische werkzaamheden uitgevoerd. De installatie is daardoor waterzijdig op te bouwen.

Hierdoor is een monoblock-opstelling interessant voor installateurs en particulieren die de waterzijdige installatie zorgvuldig willen voorbereiden.

01

Installatieschema’s

Bekijk hieronder het schema van de hybride opstelling met bestaande cv-ketel of de full electric opstelling met tapwaterboiler.

Schema’s bekijken
02

Toebehorenlijst

Bekijk welke onderdelen vaak nodig zijn bij een installatie, zodat u zoveel mogelijk in één keer kunt bestellen.

PDF downloaden
03

Extra informatie

Voor extra uitleg over aanschaf, installatie en onderhoud verwijzen wij naar Warmtepomp-tips.nl.

Naar Warmtepomp-tips.nl
Belangrijk bij subsidie

Zelf aanschaffen en toch subsidie aanvragen?

Wanneer u als particulier zelf de materialen inkoopt, dient u er rekening mee te houden dat u alleen subsidie kunt krijgen wanneer de installatie door een erkende installateur gemonteerd èn in bedrijf is gesteld.

Daarbij heeft u een factuur van de montage en inbedrijfstelling nodig, samen met de aankoopnota van de warmtepomp of warmtepompboiler.

Check altijd de website van het RVO voor de actulele voorwaarden.

Praktische uitvoering

Servicevriendelijk installeren

Bij een warmtepompinstallatie is het verstandig om servicegevoelige componenten zo te plaatsen dat ze later eenvoudig bereikbaar en vervangbaar zijn.

Vuilfilter tussen 2 afsluiters

Plaats de vuilfilter / magneetfilter tussen twee afsluiters. Zo kan dit onderdeel worden gereinigd of vervangen zonder dat de volledige installatie leeg hoeft.

Pomp tussen 2 afsluiters

Plaats ook de zonepomp / cv-pomp tussen twee afsluiters. Bij storing of vervanging kan de pomp dan eenvoudig worden losgenomen.

3-wegklep tussen 3 afsluiters

Bij een full electric opstelling wordt ook de 3-wegklep bij voorkeur tussen drie afsluiters geplaatst voor eenvoudig onderhoud.

Praktisch voordeel: wanneer deze componenten defect raken of vervangen moeten worden, hoeft niet het hele systeem leeg. Dat scheelt tijd, waterverlies en extra werk bij service of onderhoud.

Installatieschema’s

Technische installatietekeningen

Hieronder vindt u drie algemene, technische principeschema’s: een hybride opstelling met bestaande cv-ketel, een full electric opstelling met tapwaterboiler en een warmtepompboiler. De tekeningen zijn bedoeld als praktische basis voor voorbereiding en afstemming van de installatie.

Schema 1

Monoblock warmtepomp i.c.m. bestaande cv-ketel

Hybride opstelling waarbij de warmtepomp de basislast levert en de bestaande cv-ketel als naverwarmer kan functioneren.

Installatieschema monoblock warmtepomp in combinatie met bestaande cv-ketel
Praktische aanpassing: plaats het vuilfilter en de zonepomp / cv-pomp bij voorkeur tussen twee afsluiters. Zo kan onderhoud of vervanging worden uitgevoerd zonder dat het volledige systeem afgetapt en ontlucht hoeft te worden. Plaats thermolinten en vorstbeveiligingskleppen om de installatie te beschermen tegen vorst, ook bij stroomuitval. Thermolinten dienen bij voorkeur op een andere groep aangesloten te worden dan de warmtepomp, zo blijft de vorstbeveiliging werken als de spanning/groep van de warmtepomp uitvalt. Vorstbeveiligingskleppen werken mechanisch, zonder stroom. Bij een totale stroomuitval zorgen deze ervoor dat uw installatie toch tegen vorst beveiligd is.
Schema 2

Monoblock warmtepomp stand alone

Full electric opstelling met tapwaterboiler waarbij de warmtepomp ruimteverwarming verzorgt en de tapwaterboiler laadt.

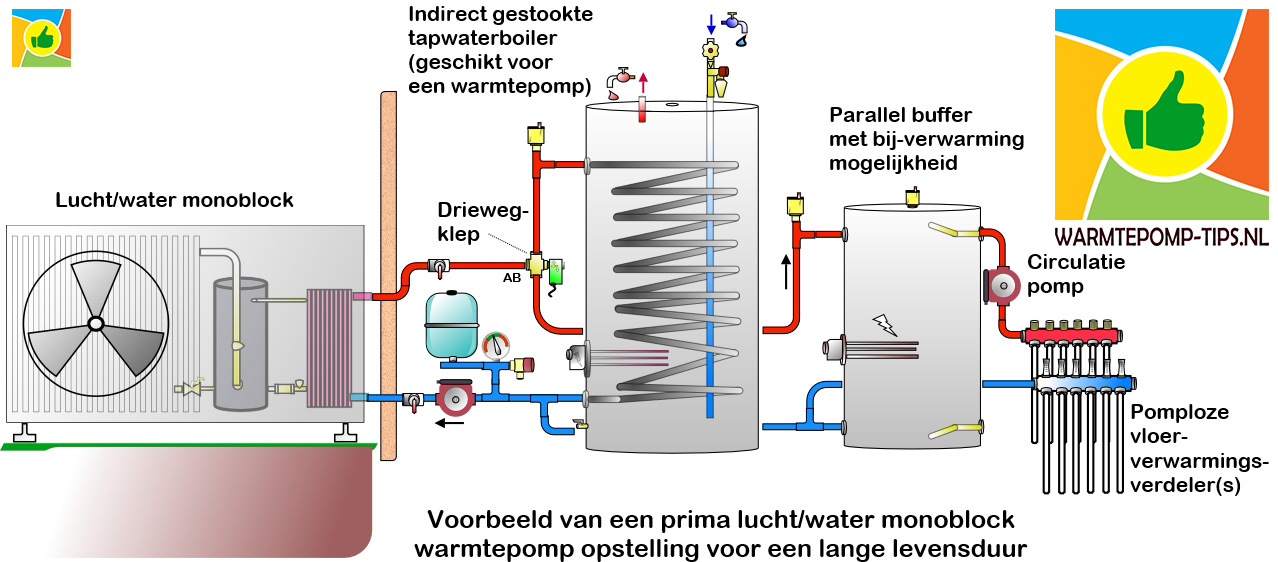

Installatieschema monoblock warmtepomp stand alone met tapwaterboiler
Praktische aanpassing: plaats het vuilfilter, de zonepomp / cv-pomp bij voorkeur tussen twee en de 3-wegklep tussen drie afsluiters. Bij defect of vervanging hoeft dan niet de volledige installatie afgetapt en ontlucht te worden. Plaats thermolinten en vorstbeveiligingskleppen om de installatie te beschermen tegen vorst, ook bij stroomuitval. Thermolinten dienen bij voorkeur op een andere groep aangesloten te worden dan de warmtepomp, zo blijft de vorstbeveiliging werken als de spanning/groep van de warmtepomp uitvalt. Vorstbeveiligingskleppen werken mechanisch, zonder stroom. Bij een totale stroomuitval zorgen deze ervoor dat uw installatie toch tegen vorst beveiligd is.
Schema 3

Warmtepompboiler

Aansluitschema voor een warmtepompboiler. Dit schema kan worden gebruikt als richtlijn voor de voorbereiding van de tapwaterinstallatie.

Installatieschema TCL warmtepompboiler
Praktische aanpassing: plaats afsluiters rondom de belangrijkste appendages, zoals het vuilfilter, zodat onderhoud of vervanging eenvoudiger kan worden uitgevoerd zonder dat de volledige installatie afgetapt hoeft te worden.
