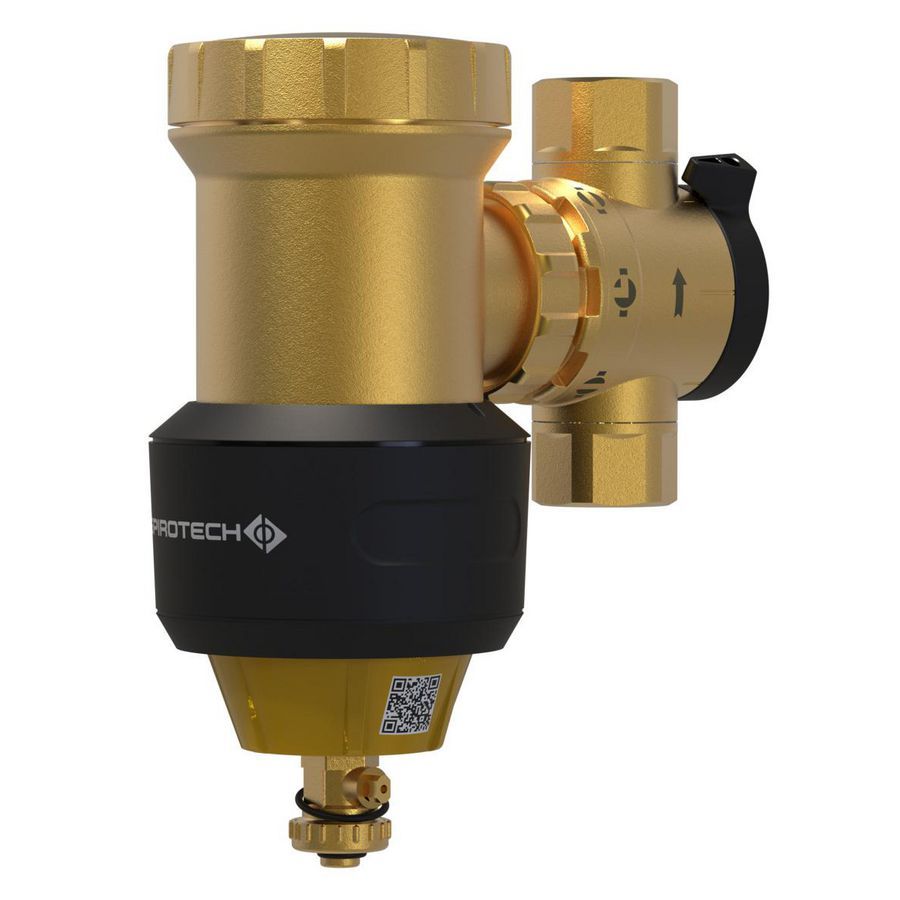

De Spirotech SpiroTrap HPF UE125XJF is een krachtig magnetisch vuilfilter dat speciaal is ontwikkeld voor warmtepompinstallaties. Het filter combineert een 160-micron filterelement, een krachtige neodymiummagneet en de gepatenteerde Spirobuis. Hierdoor worden roest, slib, zand, magnetiet en andere magnetische en niet-magnetische vuildeeltjes uit het systeemwater verwijderd.

Dankzij de geïntegreerde MultiMode Swivel kan het filter eenvoudig in de normale stand, terugspoelstand of gesloten stand worden gezet. Het filter kan daardoor snel worden teruggespoeld en onderhouden zonder uitgebreide demontage.

Warmtepompen bevatten gevoelige onderdelen zoals circulatiepompen, kleppen en warmtewisselaars. Vervuiling in het systeemwater kan de doorstroming verminderen, storingen veroorzaken en onderdelen beschadigen.

De SpiroTrap HPF beschermt deze componenten met drie elkaar aanvullende filtermethodes:

Spirobuis
De Spirobuis vertraagt en stabiliseert de waterstroming. Zwaardere vuildeeltjes kunnen hierdoor naar de opvangruimte zakken.
Krachtige neodymiummagneet
Magnetische vervuiling, waaronder magnetiet en metaaldeeltjes, wordt door de externe magneet uit het systeemwater gehaald.
Fijnmazig 160 µm-filter
Het uitneembare filter vangt schadelijke magnetische én niet-magnetische vuildeeltjes af die niet door bezinking of de magneet zijn verwijderd.

De constructie is volledig bypassvrij. Al het systeemwater stroomt door de afscheider en het filter, zodat vuil het filterelement niet kan omzeilen. Dit helpt de warmteoverdracht, doorstroming en betrouwbaarheid van de installatie op peil te houden.

Belangrijkste voordelen
Speciaal ontwikkeld voor moderne warmtepompinstallaties.
Verwijdert magnetische en niet-magnetische vervuiling.
Fijnmazig filter met een maaswijdte van 160 µm.
Krachtige externe neodymiummagneet voor magnetiet.
Geïntegreerde Spirobuis voor bezinking van vuil.
Volledige doorstroming zonder filterbypass.
Terugspoelbaar zonder het product te demonteren.
Uitneembaar en reinigbaar filterelement.
Geïntegreerde aftapkraan.
MultiMode Swivel met drie bedieningsstanden.
Geschikt voor horizontale en verticale montage.
Te gebruiken met water en water-glycolmengsels tot 50%.
Robuuste messing behuizing.
Spirotech vermeldt een garantieperiode van 10 jaar; hierbij gelden de garantievoorwaarden van de fabrikant.

Technische specificaties
Eigenschap Waarde
Merk Spirotech
Productserie SpiroTrap HPF
Artikelnummer fabrikant UE125XJF
EAN/GTIN 8717811067437
Aansluitmaat Rp 1¼″ binnendraad
Schroefdraadnorm ISO 7-1 / EN 10226-1
Nominaal debiet 2,0 m³/uur
Nominaal debiet in liters 0,55 l/s
Drukverlies bij nominaal debiet 2,78 kPa
Kvs-waarde 12 m³/uur
Maximale werkdruk 6 bar
Compressieklasse PN 10
Mediumtemperatuur continu 0 tot 75 °C
Maximaal glycolmengsel 50%
Filtermaas 160 µm / 0,16 mm
Minimale druk voor terugspoelen 1 bar
Behuizing messing
Materiaalkwaliteit behuizing Ms 58
Spirobuis koper
Magneet neodymium
Positie magneet extern
Aftapkraan aanwezig
Aftapaansluiting G¾″
Filterelement uitneembaar
Filterprincipe volledige doorstroming met bezinking
Deelstroomfilter nee
Automatische ontluchter nee
Isolatie meegeleverd nee
Koppelingen meegeleverd nee
Montage horizontaal of verticaal
Geschikt voor open systeem ja
Geschikt voor gesloten systeem ja
Geschikt voor verwarming ja
Geschikt voor solar nee
